Oui, je me souviens de ce post sur gigaposter !
On retrouve le systeme d'évent sur le coté pour libérer l'aspiration (quand tu as une série importante a faire et que tu veux pas eteindre l'aspi a chaque fois ! lol
En mettant l'aspiration au centre tu répartie mieux celle-ci au niveau de ta feuille. Ce qui peut t'éviter de boucher les autres trous si l'aspiration est suffisante. Au pire, tu peux mettre un tuyau avec un coude depuis le centre jusqu'a sur le coté ou tu branche l'aspi. Si non, faut effectivement boucher les autres trous. Mais si tu travaille longtemps fait quand meme gaffe aux surechauffes
Moteur Aspiration
Modérateurs : creator440, Moderateurs
oui j ai garde le lien!
voila qq photos... bon si c etait a refaire je ne la ferais plus de la meme facon... au depart elle n avait pas d aspiration etc.. bref elle a ete qq fois modifiee, elle ressemble un peu a Frankenstein mais elle fonctionne tres bien!

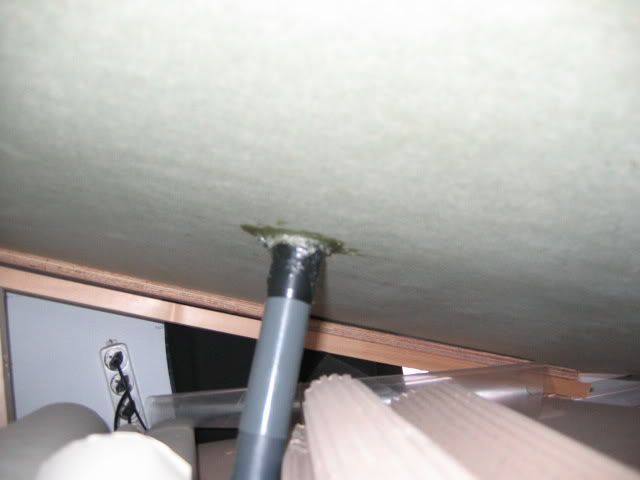

l'endoit ou l aspirateur est branche a la table.. les entrailles de la bete
epaisseur recouverte de colle polymer pour que ce soit etanche
et enfin l interrupteur
voila qq photos... bon si c etait a refaire je ne la ferais plus de la meme facon... au depart elle n avait pas d aspiration etc.. bref elle a ete qq fois modifiee, elle ressemble un peu a Frankenstein mais elle fonctionne tres bien!
l'endoit ou l aspirateur est branche a la table.. les entrailles de la bete
epaisseur recouverte de colle polymer pour que ce soit etanche
et enfin l interrupteur
ca manque d aspiration un peu d aspiration si je bouche pas... mais ca tient quand meme.. en plus ca fait plus de bruit!Kristo a écrit :Oui, je me souviens de ce post sur gigaposter !
On retrouve le systeme d'évent sur le coté pour libérer l'aspiration (quand tu as une série importante a faire et que tu veux pas eteindre l'aspi a chaque fois ! lol
En mettant l'aspiration au centre tu répartie mieux celle-ci au niveau de ta feuille. Ce qui peut t'éviter de boucher les autres trous si l'aspiration est suffisante. Au pire, tu peux mettre un tuyau avec un coude depuis le centre jusqu'a sur le coté ou tu branche l'aspi. Si non, faut effectivement boucher les autres trous. Mais si tu travaille longtemps fait quand meme gaffe aux surechauffes
ouais voila, ce que tu dit, avec un plus la pile de papier un peu basse, le degravage dans une baignore et ainsi de suite... ya moyen de bien avoir mal au dos en fin de journee!Kristo a écrit :C'est vrai que le plan incliné donne doit etre moins fatigant !
Je viens d'imaginer le truc du haut de mon metre quatre vingt cinq, pour tirer une racle depuis 70 ou 80 cm plus loin, ça commence a faire ! Je vous explique pas le mal de dos le soir !! lol
Modifié en dernier par Drizzle le 23 nov. 2008 15:40:47, modifié 1 fois.
-
darkromain
- méta membre
- Messages : 226
- Enregistré le : 19 oct. 2005 12:27:52
je relance ce post car cela relève de la thématique "aspiration" même si on est pas forcément dans le bricolage.
je vous explique
jusqu'a présent j'ai une table axiale à main avec une vraie aspiration en dessous qui fonctionne en Tri / 380V. je ne m'en suis jamais servi parceque Tri & 380V, du coup j'étais en "mode aspirateur".
Je me suis décider a essayer de la remettre en fonction.
Pour ce faire, je dois changer les pattes du moteur et mettre l'aspiration en 220V Triphasé.
Ensuite passer par un Transformateur qui reçoit du courant 220V Mono et ressort un 220V Tri.
ça ressemble à ça
Ma question est la suivante, travaillez vous avec ce genre de montage ?
Si oui avez vous des conseils à me donner. Je suis un novice en electrak, courageux mais pas téméraire, si vous voyez ce que je veux dire...
La perte de puissance est elle significative (tri>mono), on parle de 20% en moins? Est ce que ça vaut le coup par rapport à un aspirateur ?
Si cela intéresse des gens je pourrai poster mes aventures...
je vous explique
jusqu'a présent j'ai une table axiale à main avec une vraie aspiration en dessous qui fonctionne en Tri / 380V. je ne m'en suis jamais servi parceque Tri & 380V, du coup j'étais en "mode aspirateur".
Je me suis décider a essayer de la remettre en fonction.
Pour ce faire, je dois changer les pattes du moteur et mettre l'aspiration en 220V Triphasé.
Ensuite passer par un Transformateur qui reçoit du courant 220V Mono et ressort un 220V Tri.
ça ressemble à ça
Ma question est la suivante, travaillez vous avec ce genre de montage ?
Si oui avez vous des conseils à me donner. Je suis un novice en electrak, courageux mais pas téméraire, si vous voyez ce que je veux dire...
La perte de puissance est elle significative (tri>mono), on parle de 20% en moins? Est ce que ça vaut le coup par rapport à un aspirateur ?
Si cela intéresse des gens je pourrai poster mes aventures...
Je ne suis pas non plus une bête en électro mais si ton moteur est prévu pour du 380 tri, pas sur qu'il tourne sur du 220 tri, ou alors pas vraiment comme il devrait.
Je serais toi je matterais (si c'est indiqué qqpart) la puissance de dépression en Kpa de ta pompe pour la comparer avec celle de ton aspiro. A mon avis doit pas y avoir des masses de différence avec un bon aspirateur, et qui plus est ça doit couter bonbon ton transfo la.
(ps: c'est pas toi qui a fait surrender à nancy des fois?)
Je serais toi je matterais (si c'est indiqué qqpart) la puissance de dépression en Kpa de ta pompe pour la comparer avec celle de ton aspiro. A mon avis doit pas y avoir des masses de différence avec un bon aspirateur, et qui plus est ça doit couter bonbon ton transfo la.
(ps: c'est pas toi qui a fait surrender à nancy des fois?)
-
darkromain
- méta membre
- Messages : 226
- Enregistré le : 19 oct. 2005 12:27:52
bon alors pour ce dont je suis sur,
si indiqué sur la plaque Moteur de n'importe quel machine 220/380V
cela signifie qu'elle peut fonctionner en 380 et 220 mais toujours Triphasé. j'ai mis du temps à comprendre qu'il existait du 220 Triphasé. ( c'est le principe de l'étoile ou du triangle )
Le boitier extérieur est un boitier que j'ai récupérer, effectivement neuf, je crois que ça vaut dans les 150€. C'est un truc un peu électronique que tu peux régler, en gros tu lui dit ce qui rentre et ce qui sort et il modifie la courbe électrique comme ferait un condensateur.
ce que j'ignore c'est si réellement économique en fait.
est ce que ça pompe grave en electrak ou pas...
en fait tout ce que je raconce c'est mieux expliquer ici
http://www.discip.crdp.ac-caen.fr/sti/s ... le&sid=144
Par contre, ce que tu me dis sur la dépression c'est très intelligent ! je n'y avais pas penser ! je vais regarder ça de suite !
ps : oui c'est moi qui ai fait surrender à Nancy. bonne soirée passion. tu les as vu ?
si indiqué sur la plaque Moteur de n'importe quel machine 220/380V
cela signifie qu'elle peut fonctionner en 380 et 220 mais toujours Triphasé. j'ai mis du temps à comprendre qu'il existait du 220 Triphasé. ( c'est le principe de l'étoile ou du triangle )
Le boitier extérieur est un boitier que j'ai récupérer, effectivement neuf, je crois que ça vaut dans les 150€. C'est un truc un peu électronique que tu peux régler, en gros tu lui dit ce qui rentre et ce qui sort et il modifie la courbe électrique comme ferait un condensateur.
ce que j'ignore c'est si réellement économique en fait.
est ce que ça pompe grave en electrak ou pas...
en fait tout ce que je raconce c'est mieux expliquer ici
http://www.discip.crdp.ac-caen.fr/sti/s ... le&sid=144
Par contre, ce que tu me dis sur la dépression c'est très intelligent ! je n'y avais pas penser ! je vais regarder ça de suite !
ps : oui c'est moi qui ai fait surrender à Nancy. bonne soirée passion. tu les as vu ?
si jamais moi j'ai l'aspiration sur le côté et ca marche très bien voir trop bien...
Ouais faut vraiment pas oublier de mettre des calles sinon la planche s'affessera au bout d'un moment.
J'ai un aspirateur 1500watts et a fond ca aspire bcp trop quand j imprime genre du A4 je bouche les trous avec une feuille et je mets l'aspi a 800watts ce qui suffit deja largement...
Quand j imprime du A2 je le mets a 1300watts et une fois de plus l'aspiration est parfaite...
Je suis entrain de regarder pour en faire une directement dans un meuble pour mettre l'aspi dedans avec du sagex parceque c'est vrai que le bruit de l'aspi est vite saoulant.
Ouais faut vraiment pas oublier de mettre des calles sinon la planche s'affessera au bout d'un moment.
J'ai un aspirateur 1500watts et a fond ca aspire bcp trop quand j imprime genre du A4 je bouche les trous avec une feuille et je mets l'aspi a 800watts ce qui suffit deja largement...
Quand j imprime du A2 je le mets a 1300watts et une fois de plus l'aspiration est parfaite...
Je suis entrain de regarder pour en faire une directement dans un meuble pour mettre l'aspi dedans avec du sagex parceque c'est vrai que le bruit de l'aspi est vite saoulant.
